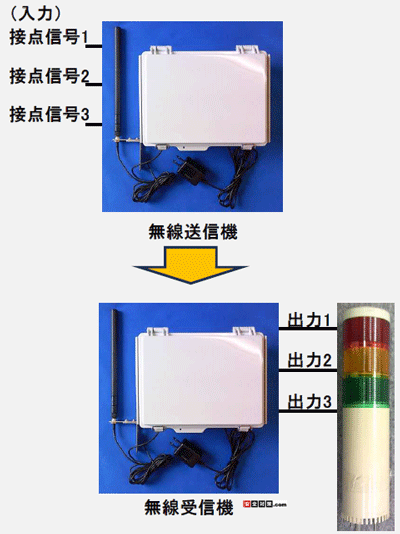

動きをわかりやすくするために無線受信機の接点信号出力端子1～3に、3段積層表示灯を接続して動かしてみました。
送信機の接点入力1→受信機の赤色ランプが点灯します。
送信機の接点入力2→受信機の黄色ランプが点灯します。
送信機の接点入力3→受信機の緑色ランプが点灯します。
1.送信機に接点信号1が入力されます。
受信機に接続された表示灯の赤色ランプが点灯します。
↓
2.送信機に接点信号2が入力されます。
受信機に接続された表示灯の黄色ランプが点灯します。
↓
3.送信機に接点信号3が入力されます。
受信機に接続された表示灯の緑色ランプが点灯します。
以下 リセットの動作

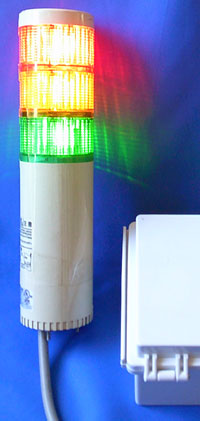

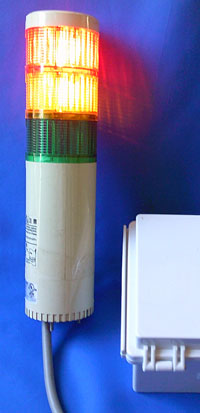

4.送信機の接点信号2の入力が停止します。黄色ランプが消灯します。

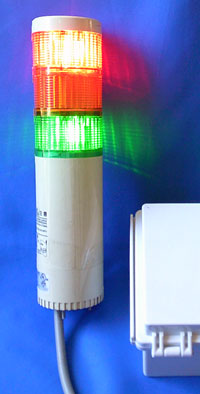

赤色ランプ（信号入力１）と緑色ランプ(信号入力３)が点灯した状態。
↓

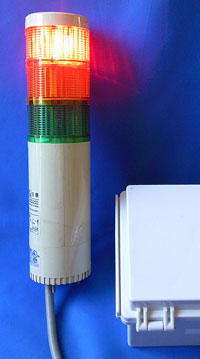

5.送信機の接点信号3の入力が停止します。緑色ランプが消灯します。
↓
6.送信機の接点信号1の入力が停止します。赤色ランプが消灯します。
入力１～入力３の全ての入力が無い状態。
商品の詳しいご説明は以下のイメージ画像をクリックしてください。
伝神-接点信号無線自動伝送システム920MHzタイプ
警報盤や測定器、設備からの無電圧接点信号が920MHz帯の電波を使って受信機へ伝送します。
無電圧接点信号出力を長距離無線化して離れた場所に伝送します。
通信距離 屋外見通し環境-最長1200m。
設備、警報盤には接点出力端子（無電圧a接点）が必要になります。
↓
2芯の信号ケーブル
↓
無線送信機
信号ケーブルを無線送信機の内部端子に接続します。外部送信アンテナ付属。
↓
特定小電力無線 920MHz帯
↓
無線受信機
電波を受信すると内部端子から無電圧a接点信号出力を行います。
